Комплектные трансформаторные подстанции для термической обработки бетона используются при возведении монолитных зданий и сооружений в зимних условиях для ускорения твердения бетона и обеспечения высокого качества их бетонных и железобетонных элементов. Чтобы обеспечить температурные условия, при которых такие неармированные конструкции как бетонные подготовки, монолитные фундаменты приобретут заданную критическую прочность за короткое время с минимальными затратами труда, применяется электротермообработка, в процессе которой бетонная смесь разогревается за счёт преобразования электроэнергии в тепловую при пропускании через неё переменного тока с помощью предварительно заложенных в конструкцию электродов.

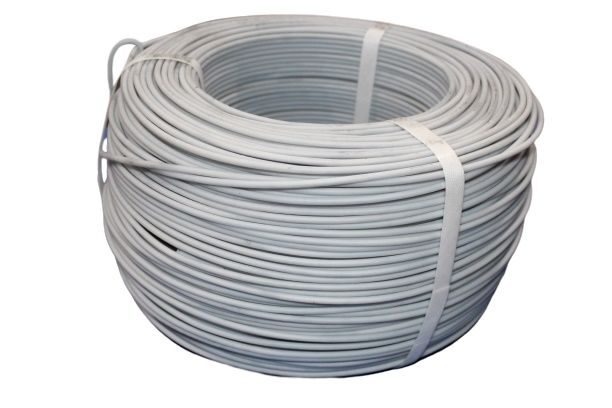

Электрообогрев монолитных железобетонных сооружений осуществляется в результате распространения в толще бетона, отличающегося хорошей теплопроводностью, тепла, выделяемого предварительно заложенными в бетонную смесь проводами, под воздействием сильного тока разогретыми до температуры 80°C. Рассчитанный на присоединение нескольких отходящих линий распределительный щит КТПТО оснащён измерительной, защитной и коммутационной аппаратурой. Чем больше электрическая мощность подстанции, тем больше греющих элементов можно заложить в конструкцию, тем больший объём бетона она может прогреть. Оптимальный температурный режим обеспечивается соотношением низкого напряжения и высокой силы тока и поддерживается ручным или автоматическим способом с помощью изменения величины напряжения, которое подводится к электронагревательным элементам или электродам.
При электродном способе электропрогрева обогреваемый бетон включается в электрическую цепь как сопротивление, при помощи электродов из арматурной или сортовой стали, накладываемых внутрь бетона или располагаемых на его поверхности. Так как постоянный ток вызывает электролиз воды, то для электродного прогрева применим только переменный ток.
Для электродного метода прогрева применяется переменное напряжение (49-121 В) обеспечивающее более точное соблюдение заданного режим выдерживания бетона. Применение повышенного напряжения (до 220 В) допускается при прогреве неармированного бетона и в исключительных случаях при прогреве малоармированных конструкций, содержащих не более 50 кг. арматуры на 1 м бетона. Применение постоянного тока при этом не допускается, так как он вызывает электролиз воды и других компонентов, содержащихся в бетоне.

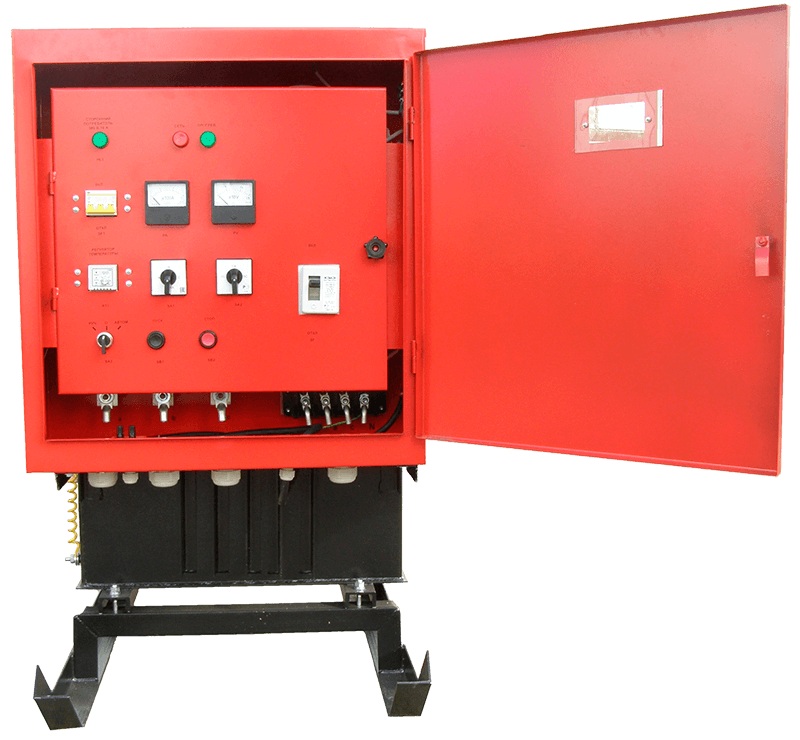

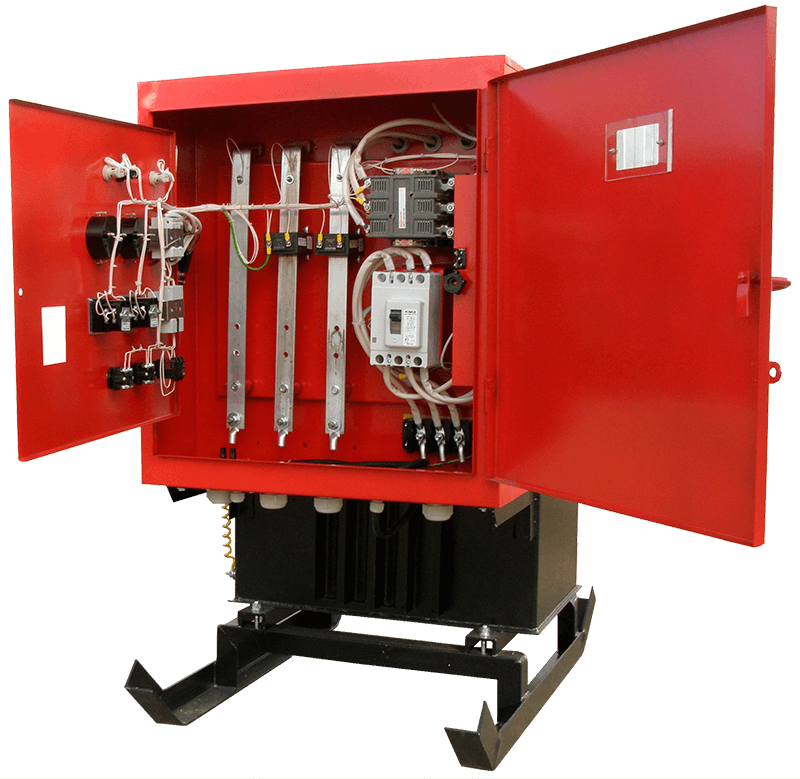

Особенности трансформаторной подстанции прогрева бетона КТПТО-100:
- Мокрый (масляный тип охлаждения);
- Увеличено сечение обмоточных проводов как на обмотках НН/ВН, что позволило уменьшить нагрев трансформатора при работе;
- Установлена активная защита с тепловым реле и расцепителем по питанию;
- Терморегулятор электронный АРТ 18;
- Датчик измерения температуры KTY 81-110;
- Работа при экстремально низкой температуре;
- Ударостойкий корпус, защита от попадания влаги и грязи;
- Салазки значительно облегчают транспортировку оборудования к месту эксплуатации.
Наши квалифицированные специалисты обязательно вам помогут.
